产品概况
油浸电力设备油溶乙炔快速检出设备采用光声光谱技术用于监测油中溶解乙炔特征气体及油中含气量的在线监测设备。
技术参数
| 标号 | 指标名称 | 技术值 |
| 1 | 工作电源 | 电压及频率：220VAC±10%，50Hz 输入，功率≥1kW |
| 2 | 工作环境温度 | -40～70℃ |
| 3 | 相对湿度 | 25%-95% |
| 4 | 大气压力 | 80～110kPa |
| 5 | 检测组分 | C2H2及油含气量 |
| 6 | 最小检测周期 | ≤30分钟 |
| 7 | 响应时间 | ≤30分钟 |
| 8 | 数据重复性 | ≤±3% |
| 9 | 取油口耐受压力 | ≥0.6MPa |
| 10 | 单次测量用油量 | 280ml |
| 11 | 防护等级 | IP56 |
| 12 | 外形尺寸 | 600×500×1100mm |
| 13 | 整机重量 | 100kg |

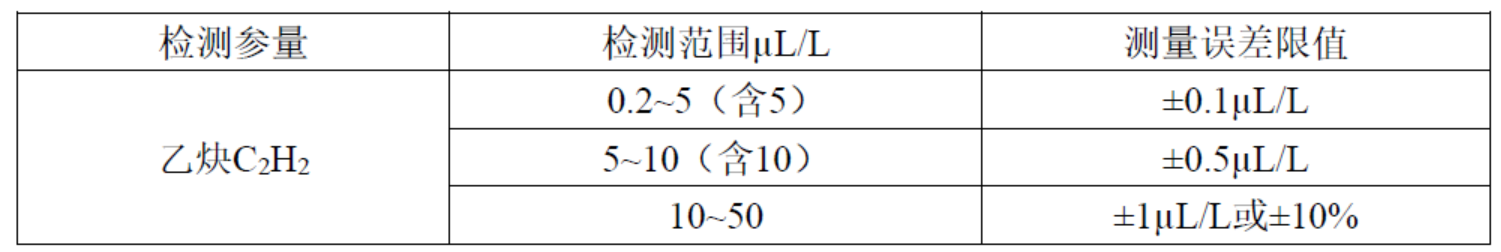

测量误差及测量范围
技术特点及优势
- 系统满足国家电网公司2023年换流变单乙炔快速检测装置技术规范
- 可检测变压器油中乙炔含量，增加油中含气量功能检测
- 装置全模块化设计，脱气+光谱模块体积为标准19英寸7U机箱
- 脱气原理：真空-动态顶空法，可灵活设定真空压力及脱气量
- 脱气技术优势：可自适应不同含气量及浓度油样，现场无需修正油气系数
- 整机寿命：大于15年
- 数据存储周期：20年
- 工作温度：变压器油温度范围：15℃～80℃，工作环境温度范围：－40℃～＋70℃
- 工作相对湿度：5％～95％，无冷凝
- 操作系统：兼容Windows/Linux/国产操作系统
- 柜体尺寸：650（长）×550（宽）×1100（高）mm
- 柜体重量：100KG
- 防护等级：IP65
