产品概况

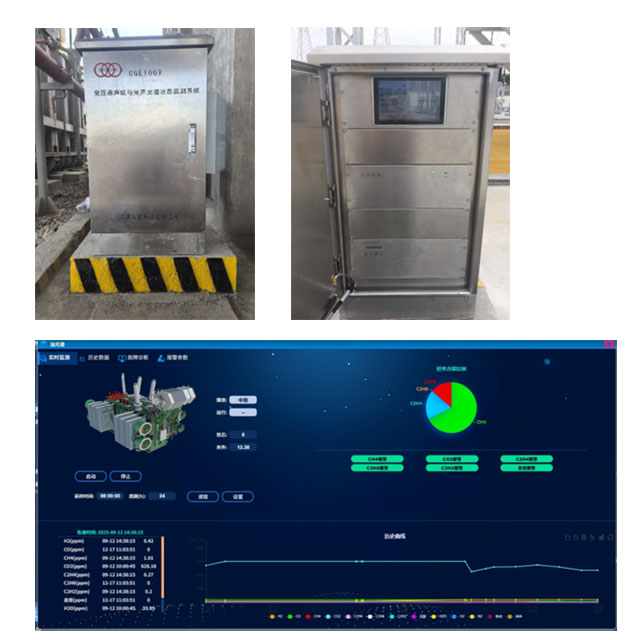

CGE1009变压器油中气体光谱在线监测系统采用多源融合光谱技术用于监测油中溶解H2、CO、CO2、CH4、C2H2、C2H4、C2H6、O2、N2等特征气体及微水含量的智能装置。CGE1009装置由工业机柜（带空调）、核心功能单元、交流配电端子排、工控触摸屏和户外机柜组成，通过11英寸工控触摸屏可对光谱监测软件进行操作及参数设置。
技术参数
技术参数
| 标号 | 指标名称 | 技术值 |
| 1 | 工作电源 | 电压及频率：220VAC±10%，50Hz 输入，功率≥1kW |
| 2 | 工作环境温度 | -40～70℃ |
| 3 | 相对湿度 | 25%-95% |
| 4 | 大气压力 | 80～110kPa |
| 5 | 检测组分 | H₂、CO、CO₂、CH₄、C₂H₂、C₂H₄、C₂H₆ 及总烃、H₂0、O₂、N₂、油含气量（后三项选配） |
| 6 | 最小检测周期 | 常规模式≤1小时，快速模式≤0.5小时 |
| 7 | 响应时间 | 氢气和总烃≤1小时，快速模式下乙炔≤0.5小时 |
| 8 | 数据重复性 | ≤±3% |
| 9 | 取油口耐受压力 | ≥0.6MPa |
| 10 | 单次测量用油量 | 280ml |
| 11 | 防护等级 | IP56 |
| 12 | 外形尺寸 | 600×500×1100mm |
| 13 | 整机重量 | 160kg |
检测精度及范围
| 序号 | 检测参量 | 检测范围（μL/L） | 测量误差限值 |
| 1 | 氢气（H₂） | 2～20 | ±2μL/L或±30% |
| 20～5000 | ±30% | ||
| 2 | 乙炔（C₂H₂） | 0.1～5 | ±0.2μL/L或±20% |
| 5～3000 | ±20% | ||
| 3 | 甲烷（CH₄） 乙烯（C₂H₄） 乙烷（C₂H₆） |
0.5～10 | ±0.5μL/L或 ±20% |
| 10～3000 | ±20% | ||
| 4 | 一氧化碳（CO） | 25～100 | ±25μL/L 或±30% |
| 100～5000 | ±30% | ||
| 5 | 二氧化碳（CO₂） | 25～100 | ±25μL/L 或±20% |
| 100～15000 | ±20% | ||
| 6 | 总烃（C1+C2） | 2～20 | ±2μL/L 或±20% |
| 20～12000 | ±20% | ||
| 7 | 微水（H₂O） | 0-100%RS | ±2μL/L或±30% |
| 8 | 氧气（O₂）选配 | 2～5000 | ±2μL/L或±30% |
| 9 | 氮气（N₂）选配 | 2～20000 | ±2μL/L或±30% |
| 10 | 含气量（%）选配 | 0.5-14% | ±30% |
技术特点及优势
- 可检测变压器油中9种故障气体及水分，增加油中含气量功能检测
- 深度融合激光光声光谱、吸收光谱等技术, 检测精度优于中国电科院A1级标准
- 采用中红外光参量级联变频可调谐激光技术，检测灵敏度及稳定性优于市面上常用的近红外激光器技术
- 装置全模块化设计，脱气+光谱模块体积为标准19英寸7U机箱
- 脱气原理：真空-动态顶空法，可灵活设定真空压力及脱气量
- 脱气技术优势：可自适应不同含气量及浓度油样，出厂校准后现场无需修正油气系数
- 检测周期：不大于30分钟
- 整机寿命：大于8年，无需定期校准
- 数据存储周期：20年
- 工作温度：变压器油温度范围：15℃～80℃， 工作环境温度范围：－40℃～＋70℃
- 工作相对湿度：5％～95％，无冷凝
- 操作系统：兼容Windows/Linux/国产操作系统
- 柜体尺寸：650（长）×550（宽）×1100（高）mm
- 柜体重量：150KG
- 防护等级：IP65
