产品概况

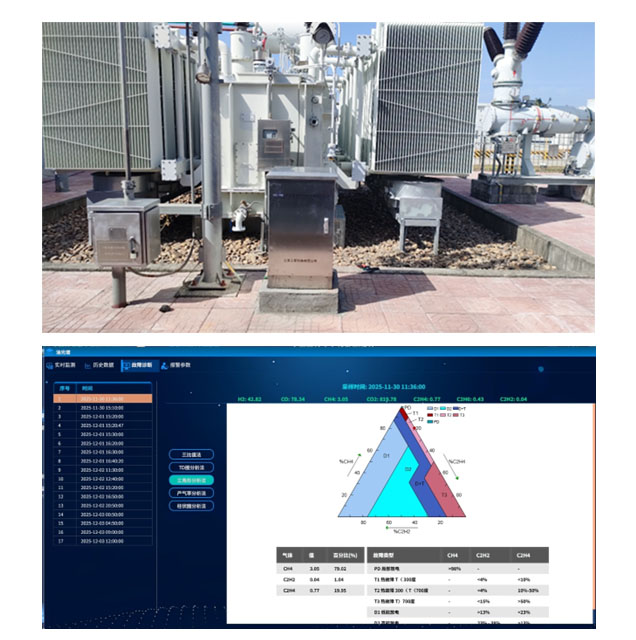

变压器油色谱在线监测系统是基于气相色谱技术的变压器油中溶解多组分气体在线监测产品。系统能设定周期在线检测出变压器油中溶解H2、CO、CO2、CH4、C2H2、C2H4、C2H6、H2O、O2、N2等全组分气体的含量。并通过专家系统判断是否存在潜伏性故障，是过热性故障还是放电性故障，并按设定的报警值进行声光报警。
技术参数
| 序号 | 气体 | 最小检测浓度 | 检测范围 | 监测精度 |
| 1 | H₂ | 2ppm | 2-5000ppm | ±30％ |
| 2 | CO | 10ppm | 10-5000ppm | ±30％ |
| 3 | CO₂ | 10ppm | 10-10000ppm | ±30％ |
| 4 | CH₄ | 0.5ppm | 0.5-4000ppm | ±30％或0.5ppm取大者 |
| 5 | C₂H₆ | 0.5ppm | 0.5-3000ppm | ±30％或0.5ppm取大者 |
| 6 | C₂H₄ | 0.5ppm | 0.5-4000ppm | ±30％或0.5ppm取大者 |
| 7 | C₂H₂ | 0.2ppm | 0.2-2000ppm | ±30％或0.2ppm取大者 |
| 8 | O2 | 2ppm | 2-5000ppm | ±30％或2ppm取大者 |
| 9 | N2 | 2ppm | 2-20000ppm | ±30％或2ppm取大者 |
| 10 | 总烃 | 1ppm | 1-8000ppm | ±30％ |
| 11 | 微水 | 1ppm | 1-100ppm | ±30％ |
| 12 | 油温 | －40-＋180℃ | ±0.1℃ |
技术特点及优势
- 通过中国电科院A1级检测，检测变压器油中9种故障气体及水分
- 增加油中含气量功能检测，可选配氧气、氮气检测功能
- 装置标准模块化设计：载气模块、脱气模块、色谱模块为标准19英寸4U机箱
- 载 气：在线活化免维护载气发生器 , 寿命大于8年
- 脱气原理：真空-动态顶空法，可灵活设定真空压力及脱气量
- 脱气技术优势：可自适应不同含气量及浓度油样，出厂校准后现场无需修正油气系数
- 检测周期：最短30分钟，可任意设定
- 色谱柱寿命：采用定期自活化技术，使用寿命大于8年
- 检测器：电桥式微型热导
- 数据存储周期：20年
- 工作温度：变压器油温度范围：15℃～80℃
- 工作环境温度范围：－40℃～＋70℃
- 工作相对湿度：5％～95％，无冷凝
- 操作系统：兼容Windows/Linux/国产操作系统
- 柜体尺寸：650（长）×550（宽）×1100（高）mm
- 柜体重量：150KG
- 防护等级：IP65
