产品概况
GIS局部放电在线监测系统主要包括特高频 UHF传感器，本地监测主机，终端监控装置和局放高级在线分析软件组成。 监控系统中本地数据处理用于处理从传感器获取的信号并将其数字化，而采用上位机进行局放信号的筛选、分析并完成局放脉冲数值记录、监测局放量发展状况等功能。

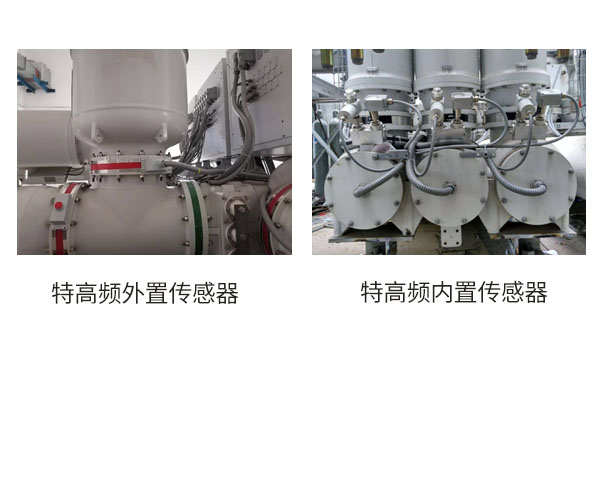

特高频(UHF)传感器:系统使用内置式或外置式特高频传感器，内置传感器安装在GIS检修孔处，外置式传感器安装在GIS盆式绝缘子的外侧，获取GIS内部局部放电产生的电磁波信号。
背景噪声传感器：背景噪声传感器主要功能是接收外部各种干扰信号（如移动电话信号、电视信号或其他各种随机干扰信号），通过对接收的信号进行频谱分析在局放信号的监测中用于消除各种噪音干扰对系统的影响。
现场监测主机：现场监测主机内部装有数据处理单元，数据处理单元通过高频同轴电缆线与特高频传感器连接，通过硬件RF滤波、混频放大、高速采样及小波阀值滤波等抗干扰处理，提取有效的内部局放信号。一台现场采集单元最多可以从8只特高频传感器提取数据，并将提取的局放信号进行滤波、分析和特征提取，通过PRPS/PRPD算法进行处理后送至远程后台系统。
技术参数
特高频（UHF）传感器技术参数
系统可以根据不同的 GIS 结构以及现场需要，配置内置式传感器或外置式特高频传感器，内置式传感器应安装在 GIS 设备检测窗，需要在 GIS 出厂前事先安装；外置式传感器无需现场停电即可安装；外置噪音传感器可以安装与 GIS 周围，如 DS,CB 等部位，通过磁铁吸附，测量面朝上。
| 项目 | 技术参数 | ||
| 图片 |  |
 |
 |
| 传感器类别 | 内置式特高频传感器 | 外置式特高频传感器 | 特高频噪音传感器 |
| 探头型号 | I-UHF | E-UHF | N-UHF |
| 安装位置 | 观察窗/手孔 | 盆式绝缘子 | GIS 周围 |
| 天线原理 | 特高频天线 | 特高频天线 | 特高频天线 |
| 检测带宽 | 300MHz~3000MHz | 300MHz~3000MHz | 300MHz~3000MHz |
| 灵 敏 度 | <1pC （大于 6mm） | <5pC (大于 6mm) | -- |
| 输出功率 | >-11dBm | >-21dBm | -- |
| 匹配阻抗 | 50 欧姆 | 50 | 欧姆 |
| 连接方式 | N-Type | N | Type |
| 连接电缆 | 同轴电缆 | 同轴电缆 | 同轴电缆 |
| 密封性能 | 年泄漏率<0.1% | -- | -- |
| 外壳屏蔽 | 内置全金属封闭 | >10dB | 不屏蔽,PE |
| 防护等级 | -- | IP65 | IP65 |
| 使用寿命 | >30 年 | >30 年 | >30 年 |
| 特殊定制 | 根据不同的 GIS 定制 | -- | -- |
现场监测主机技术参数
数据处理单元通过高性能的同轴电缆与特高频传感器（包括噪音传感器）连接，通过硬件 36 种滤波电路，混频放大，高速采样及小波阈值滤波等抗干扰技术，提取有效的内部局放信号，将提取的局放信号经过 PRPS 和 PRPD 算法处理后通过 TCP/IP 上传到中英处理单元。
| 项目 | 技术参数 |
| 工作电压 | 50/60Hz，90VAC~240VAC |
| 检测带宽 | 200MHz~3000MHz |
| 输入通道 | 8通道（其中含一个噪音通道） |
| 检测同步 | 同时检测全部通道，无时间差 |
| 噪音消除 | 多通道 / 软件硬件两种方式 |
| 过压保护 | 内置过压 Surge 保护，VFTO |
| 同步信号 | 8通道（A,B,C 相）可选择外部和内部同时 |
| 脉冲分辨率 | <20us |
| 自检功能 | 自行测试功能， Watch-Dogs 看门狗 |
| 通讯接口 | 100/1000M 以太网/光纤 |
| 操作系统 | 实时操作系统 Linux |
| 数据处理 | 600MHz 以上 |
| 通讯处理 | 720MHz 以上 |
| 通道隔离 | 大于 80dB |
| 动态范围 | 70~+20dBm( 最大-90~+20dBm) |
| EMC/振动 | IEC61000-4（GB/T17626-4），IEC68-2 |
| 环境湿度 | <99%RH，无洁露 |
| 环境温度 | -40~+70℃ |
后台监控系统
后台监控系统主要由后台监控机柜（800mm*600mm*2260mm）、监控服务器（电脑）、监控软件、通信管理机组成。
后台监控系统汇总数据处理单元的信号，组建故障模式数据库，采用指纹识别，双神经网络引擎，对 GIS 局部放电故障类型进行诊断和放电源定位。
| 项目 | 技术参数 | |
| 硬 件 |
服务器（电脑） | 4G 主频以上，1G 内存以上，硬盘 500M 以上，更高 |
| 通信单元 | 视情况增加通讯单元，TCP/IP | |
| 稳压电源 | AC100~284C，效率最大 94%( 可选) | |
| 机柜 | 800mm*600mm*2260mm | |
| 专 家 诊 断 软 件 |
分析模式 | 通道不限，阶梯，垂直，平行显示 |
| 实时模式（PRPD/PRPS，2D/3D） | ||
| 事件模式（PRPD/PRPS，2D/3D） | ||
| 趋势图表（小时，每日，每天，每月,年等） | ||
| PD 信号的相位，幅值 pC，放电次数，平均 | ||
| 放电次数，放电累计等 | ||
| 软件功能 | 36 种高低频组合滤波 | |
| 高压同步信号噪音抑制，硬件和软件噪音消除 | ||
| 高级自适应神经网络（ANN） | ||
| 特级数据库 | ||
| 自动识别局放类型，消除各种噪音干扰 | ||
| 自动产生局放事件数据 | ||
| 历史数据可自动滚动显示（重播） | ||
| 用户，报警，事件，趋势，阈值等多种设定 | ||
| 自动模式，手动模式生成报告 | ||
| 远程控制软件（管理员） | ||
| 远程监控分析软件（操作员） | ||
| 通讯网络 | TCP/IP，光纤 | |
| 可选功能 | 邮件，SMS | |
| 协议支持 | SCADA，IEC61850 可选 | |
| 可接入变电站综合在线监测系统 | ||
技术特点及优势
1、独创的噪音消除和局放识别技术：
CGE3005B型局放在线监测系统包含了独特的噪音消除技术，包括小波阈值去噪技术，传感器屏蔽技术，36种组合高低频段滤波技术，硬件和软件滤波技术，有效地消除各种外界的噪音。可以使开合动作信号、自检信号、无线电、通讯信号等干扰信号，高压开关设备操作所产生的暂态波、及其他外界干扰信号（移动电话信号、雷达信号、电动机干扰、荧光灯等干扰信号）的影响最小化。
2、GIS 局部放电故障类型诊断
CGE3005B型局放在线监测系统能够自动识别局部放电的类型，准确区分局放信号和噪音信号，避免不必要的损失和时间浪费。

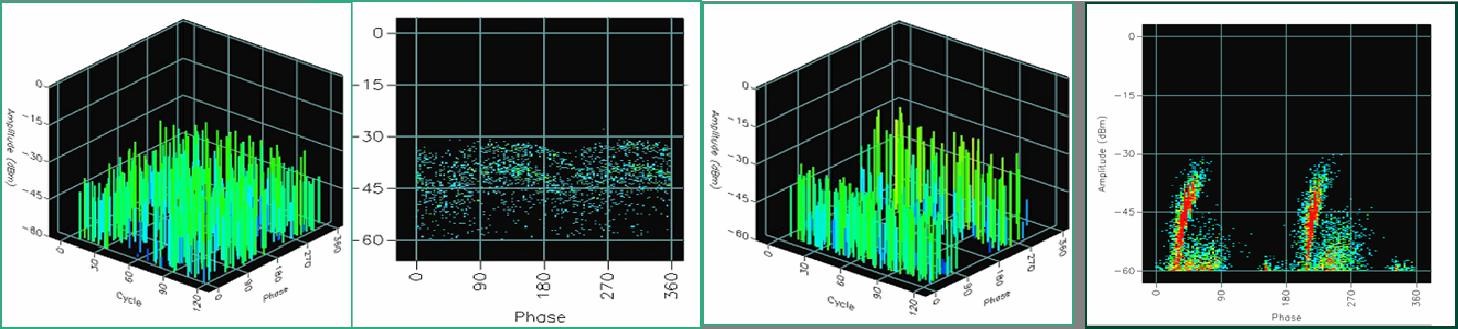

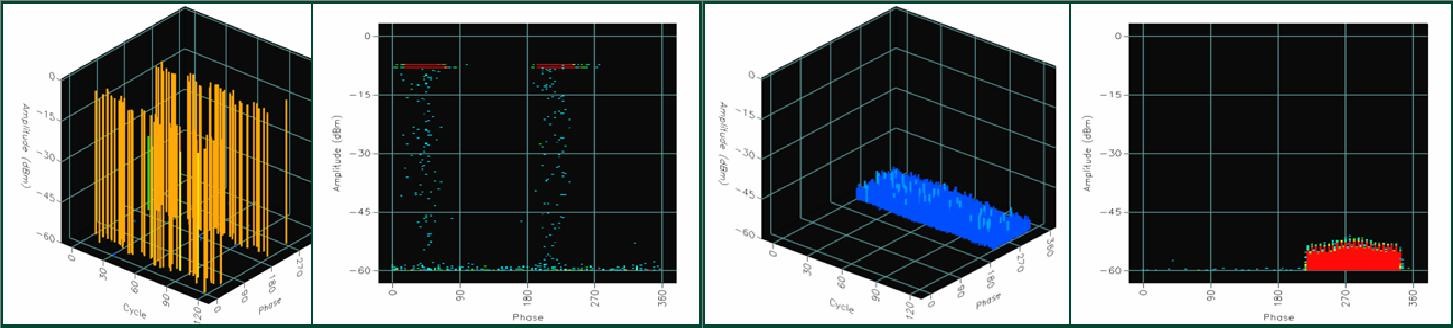

悬浮颗粒物放电 尖端毛刺放电
自由导体放电 绝缘件老化放电

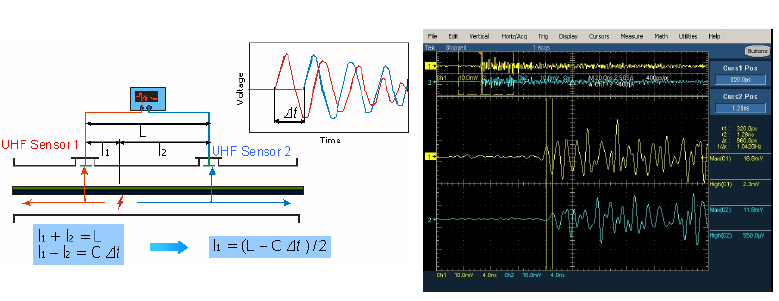

3、放电源定位技术
根据信号到达每个传感器的时间差来进行 GIS 局部放电的定位。
